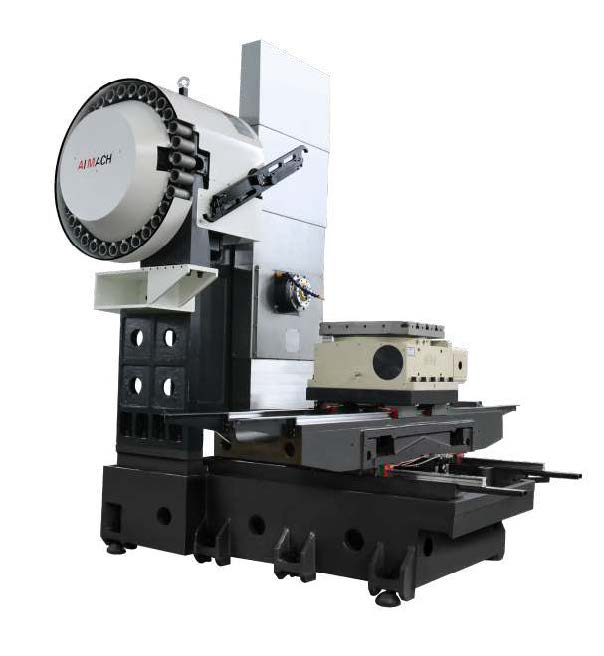

Горизонтальный фрезерный обрабатывающий центр с ЧПУ HMC50

ВАШ ПЕРСОНАЛЬНЫЙ МЕНЕДЖЕР

Менеджер по продажам

Стандартное исполнение:

• Система ЧПУ FANUC

• Шпиндель BT40 на 8000 об/мин производства Тайвань

• ШВП и направляющие производства Тайвань

• Инструментальный магазин на 24 позиции производства Тайвань

• Кондиционер электрошкафа

Основные компоненты:

• Шпиндельный узел KENTURN/OKADA/VOLIS

• Зажим инструмента TENIO

• Подшипники SKF/NANCI

• Муфты R+W

• Инструментальный магазин OKADA/AIMACH

• ШВП HIWIN/PMI

• Линейные направляющие HIWIN/PMI

• Система смазки HERG

• Защита направляющих Haidong

• Электрические компоненты Schneider

Параметр	Единица	HMC50
Перемещение по оси X	мм	1100
Перемещение по оси Y	мм	600
Перемещение по оси Z	мм	700
Размеры рабочего стола	мм	500x500
Грузоподъемность стола	кг	500
Индексация стола	O	1*360
Т-пазы (кол-воширинарасстояние)	мм	518100
Максимальная скорость вращения стола	об/мин	10
Колличество паллет	шт	1
Макс. Скорость шпинделя	об/мин	8000
Конус шпинделя		ВТ40
Мощность привода шпинделя	кВт	11/15
Быстрые перемещения по осям X/Y/Z	м/мин	36/32/32
Рабочие подачи	мм/мин	1-10000
Расстояние от торца шпинделя до поверхности стола	мм	145-725
Расстояние от центра шпинделя до колонны	мм	120-700
Точность позиционирования по В	“	10
Повторяемость по В	“	5
Точность позиционирования по X,Y,Z	мм	0.01
Повторяемость по X,Y,Z	мм	0.005
Инструментальный магазин		на 24 позиций
Макс. диаметр инструмента	мм	112/200
Макс. вес инструмента	кг	18
Время смены инструмента	сек	3
Вес станка	кг	7500
Габариты станка (ДШВ)	мм	465032503000
